ESAB voetbediening (metaldropbox)

FILENAAM:   esab_foot_pedal.jpg esab_foot_pedal-2.jpg

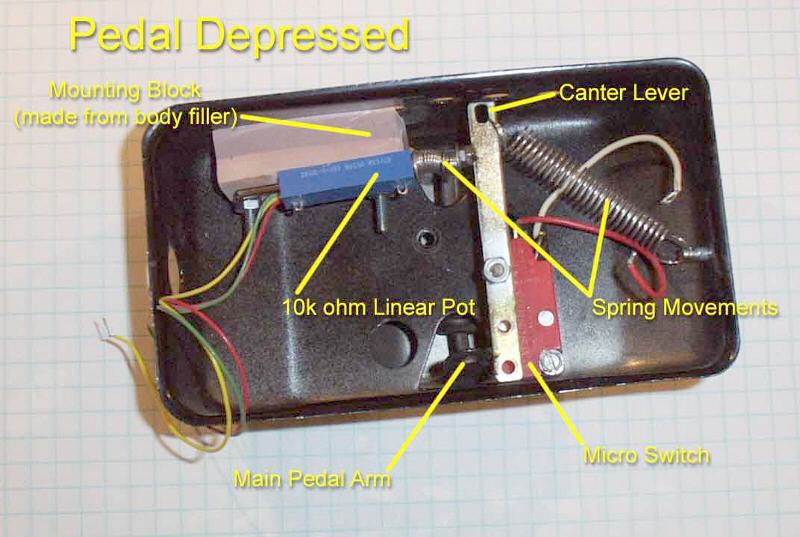

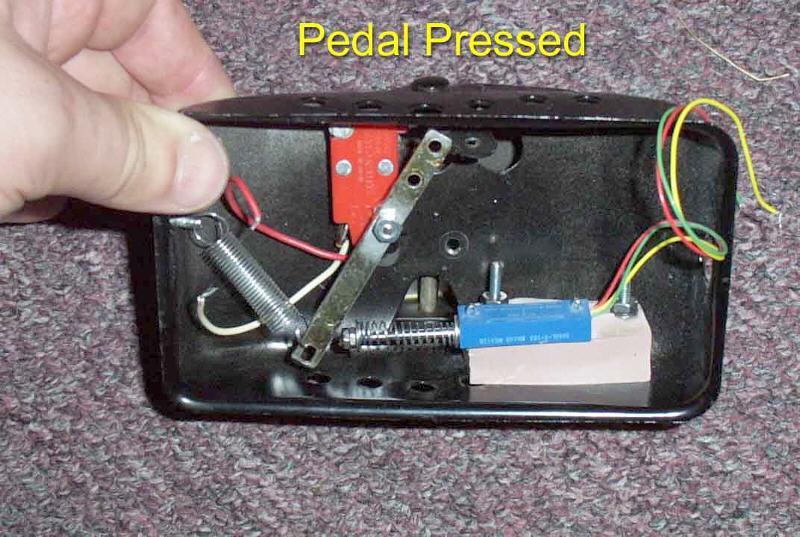

BESCHRIJVING:   Dit zijn fots van een zelfgebouwd voetpedaal voor het besturen van een lasapparaat..
  Gepost door Kryptoknight <kryptoknight@att.net>.
  De volgende beschrijving was bijgeleverd:



 De fotos zijn voorzien van aanwijzingen. Ik heb cat5 kabels en connectors gebruikt om het voetpedaal met de amphenol connector te verbinden. Ik heb er ook een torch schakelaar in gezet. Dus zonder het pedaal kan ik 100% krijgen door deze schakelaar tegebruikens Als ik dan de cat5 plug aansluit kan ik zowel met de schakelaar als het voetpedaal schakelen. De stroom wordt in beide gevallen gecontroleerd door het voetpedaal.

TIG afstandsbediening (uit de metaldropbox)

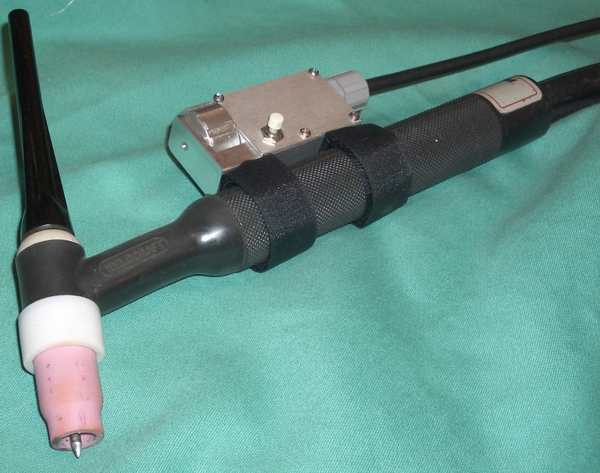

Hier zijn wat fotos van mijn vinger-tip tig controller. Niets bijzonders – ik begon met een paar reststukken aluminum, en speelde er wat mee tot ik het model en de werking ervan goed vond.

Een paar aantekeningen bij het ontwerp:
Het wiel is een beetje groter dan de breedte van de houder zodat het aan de zijkant iets uitsteekt en versteld kan worden met de handschoen aan.

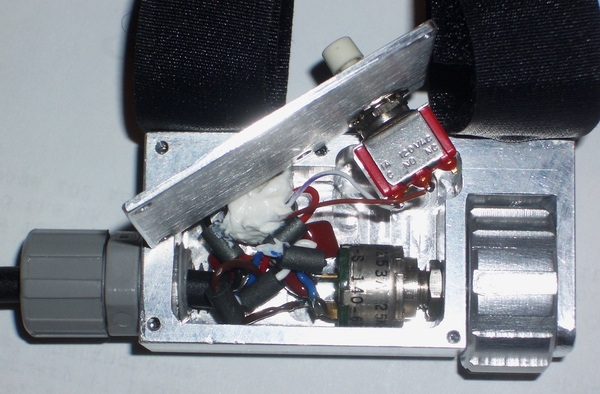

De potmeter heeft een as van 3 mm diameter, het stuk dat in de boring steekt is zichtbaar aan de voorkant.
De draadtap voor het tappen van de draad waarmee de potmeter is vastgezet moest door het kabelgat kunnen. Ik vergat dat bijna ;)
De schakelaar is van het snap-action microswitch-type; niet een absolute noodzaak maar het voelt lekker aan..
De stuurkabel is afgeschermd, en er zitten ferrietringen en shunt condensators op alle kabels.

George Dubovsky
