CNC ombouw van een Deckel FP1

Een tijd geleden bracht ik bezoek aan een Deckel eigenaar in Duitsland. Het eerste dat me opviel was dat een FP1 veel kleiner is dan een MAHO SK250
De eigenaar had de machine (gebouwd rond 1953) al 8 jaar voor hij besloot deze om te bouwen naar CNC. De software, drives, steppermotors en spindels zijn gekocht als completeset bij PC-dreh (ook in Duitsland). De montageplaten en houders zijn door hemzelf gemaakt.

De machine wordt gebruikt voor de fabricage van onderdelen voor turbinemotoren. Deze turbinemotoren worden gebruikt in modelbouwvliegtuigen. Een gedeelte van de turbines bestaat uit standaard onderdelen en gedeeltelijk worden de onderdelen door hemzelf gefrabriceerd. De turbines hebben een stuwkracht van 16 kg.

Klik op de fotos om ze te vergroten

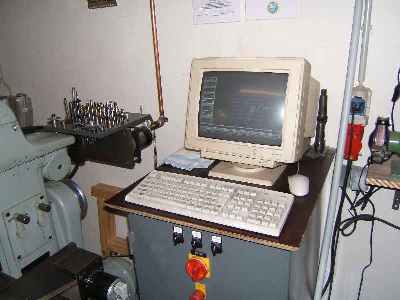

De software loopt op een pentium II machine. In het begin werd een 486 gebruikt maar de maximum frequentie hangt van de snelheid van de computer af. Een 486 liet de freesmachine te langzaam lopen.

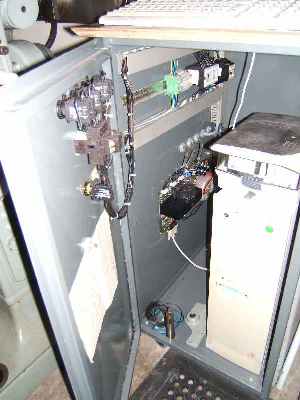

In de deur van de schakelkast zijn enkele schakelaars gemonteerd welke gebruikt kunnen worden als de machine handmatig wordt bestuurd

Alle motoren zijn van Nanotec in Duitsland. Volgens mij zijn de typenummers gewijzigd maar hier is een uitleg over de codes. Alle assen hebben dezelfde diameter (20 mm) en dezelfde spoed (5 mm) Alle pullies hebben dezelfde overbrengings-ratio De diamater van de kleinste pullie is 37 mm en de grootste is 127 mm. De geschatte dikte van de riem is 3.5 mm. Daarmee blijft er 30 en 120 mm over en dit geeft een ratio van 1 : 4 .

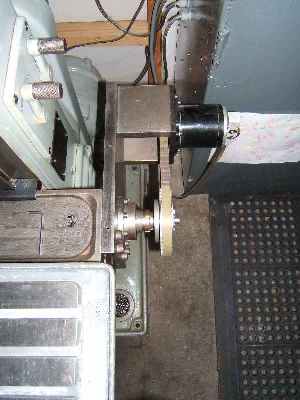

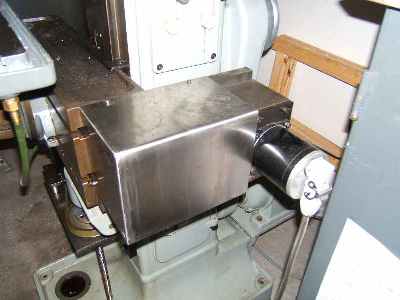

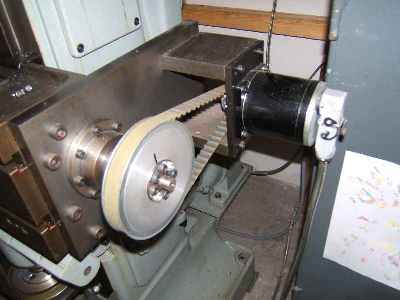

X-axis

motor specificaties:
- nanotec steppermotor
- type: SH 8616M7508-c
- 1.8 degree
- 7.5 Amp
- 1.73 Volt

as specificaties:
- shaft driven
- dia 20 mm
- feed 5 mm
- safety cover due to safety reasons.
- pullyrate: 1:4
- belt width : 16 mm

De montage platen zijn van 15 mm dik staal.

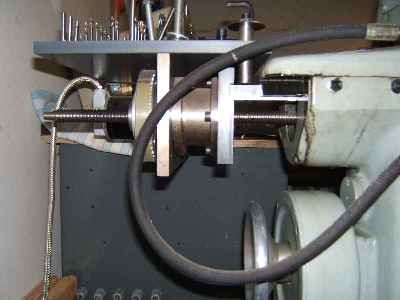

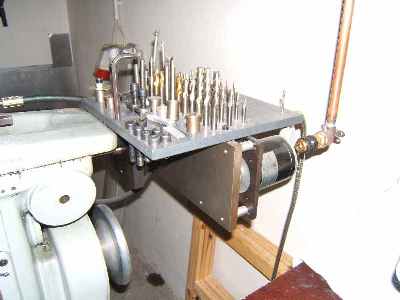

Y-axis

motor specs:
- nanotec steppermotor
- type: SH 8616M7508-c
- 1.8 degree
- 7.5 Amp
- 1.73 Volt



 shaft specs:
- nut driven
- dia 20 mm
- feed 5 mm
- belt width : 16 mm
- pullyrate: 1:4

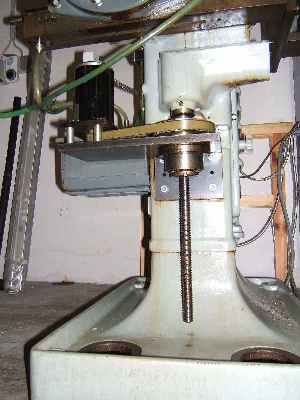

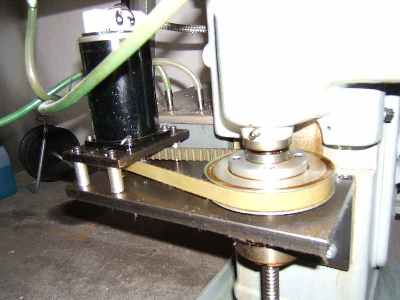

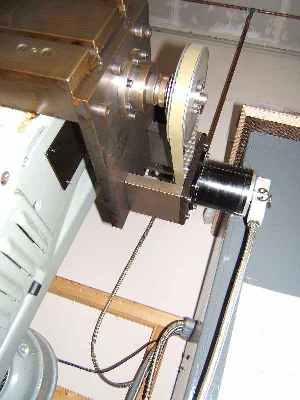

Z-axis

motor specs:
- nanotec steppermotor
- type: 4H8618L0308
- 1.8 degree
- 6.7 Amp
- 3.0 Volt

 shaft specs:
- nut driven
- dia 20 mm
- feed 5 mm
- belt width: 16 mm T10/660
- pullyrate: 1:4


Koelvloeistof reservoir

Het standaard koelwaterreservoir zit bij de Deckel FP1 in de voet. De vloeistof kan hier niet eenvoudig gewisseld worden en er zit altijd wat olievervuiling in

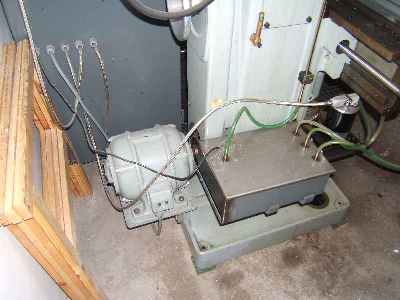

Daarom is er een kleiner RVS-reservoir gemaakt dat aan de zijkant van de machine is gemonteerd. Natuurlijk wordt de pomp gecontroleerd door de computer
